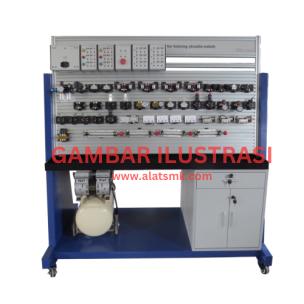

lic Training System
Volume kotak oli: kira
kira 35Ltr,
Sistem pompa roda gigi:
pompa
motor menggunakan
instalasi
rak terbuka, tingkat
kebisingan
rendah, mudah dalam
perawatan
• 1x Workstation
Alumunium profile plate
Stasiun hidrolik
• 2x Differential cylinder
with cover, diameter 16
mm, stroke 200 mm
• 1x 2-way flow control
valve
• 1x One-way flow control
valve
• 2x Pressure gauge
• 1x Pressure switch,
electronic
• 1x 4/2-way solenoid
valve, spring return
• 1x 4/3-way solenoid
valve, closed mid-position
• 1x 4/2-way double
solenoid valve, detenting
Relai tekanan
• 2x T-distributor
• 2x 4-way distributor
with pressure gauge
Pengukur tekanan
gliserin,
Power Suplay DC 24 V /
4A
• 2x Relay, three-fold
• 1x Signal input,
electrical
• 1x Pompa hydraulic - Tegangan masukan 380
VAC – 50 Hz , - Tekanan kerja 6 Mpa
(60 bar) - Volume tangki 35 L - Daya 650 W - Supply aliran 2.3 L /
min
• 1x Limit switch,
electrical, left-actuated
• 1x Limit switch,
electrical, right-actuated
• 2x Proximity sensor,
electronic
Modul sakelar mikro
• 1x Pressure relief valve
• Non-return valve, 0.6
MPa opening pressure
• 1x Shut-off valve
• 1x Weight, 9 kg for
cylinder
• 1x Mounting kit for
cylinders
• 1x Power supply unit
• 1x Laboratorium kabel
set, merah&Biru, 98
Pieces :
• - 10x red 50 mm, 10x
blue 50 mm, 26x red 300
mm, 11x blue 300 mm,
21x red 500 mm, 12x
blue 500 mm, 3x red
1000 mm, 3x blue 1000
mm, 1x red 1500 mm, 1x
blue 1500 mm
• Dapat melakukan
minimal 12 Eksperiment
: - Mengukur aliran oli
pompa hydraulic - Menguji tekanan pompa
hydraulic - Menguji karakteristik
pompa - Menguji katup pressure
relief - Menghitung dan
menguji tekanan yang
dihasilkan oleh beban - Merangkai silinder
dengan menggunakan
katub solenoid 4/2, 4/3 - Mengetahui perbedaan
fungsi 2-way flow control
valve dengan one-way
flow control valve - Mempelajari cara
menjalankan motor
hydraulic - Mempelajari tekanan
minimum untuk
mengangkat beban 9 Kg - Mempelajari metode
pemasangan flow control
valve - Membuat sequence
mengguanakan sensor
- Membuat rangkaian
pengunci mengguanakan
relay
• Buku Petunjuk
Penggunaan dalam
bahasa Indonesia
