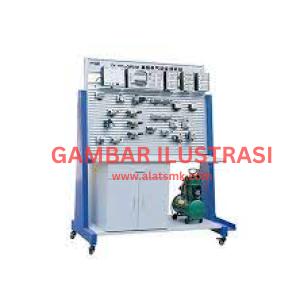

Sistem Hidrolik Dasar (Basic Hydraulic Training System)
- Catu daya, standard AC
380 V – 50 Hz,
Volume kotak oli: kira
kira 35Ltr,
Sistem pompa roda gigi:
pompa
motor menggunakan
instalasi
rak terbuka, tingkat
kebisingan
rendah, mudah dalam
perawatan
• 1x Workstation
Alumunium profile plate
Stasiun hidraulik,
• 1x Differential cylinder
with cover, diameter 16
mm, stroke 200 mm
• 1x 4/2-way hand lever
valve, spring return
• 1x 4/3-way hand lever
valve, relieving mid
position (AB −> T),
detenting
• 1x 4/3-way hand lever
valve, closed mid
position, detenting
• 1x Non-return valve,
delockable • 1x Non-return valve, 0.6
MPa opening pressure
• 1x Shut-off valve
• 1x T-distributor
• 2x 4-way distributor
with pressure gauge
• 1x Pressure relief valve
• 1x 2-way flow control
valve
• 1x One-way flow control
valve
• 1x Weight, 9 kg for
cylinder
• 1x Hydraulic motor
• 3x Pressure gauge
• 1x Flow sensor
• 1x Workstation
• 1x Oil 10l
• Hoses
• Dapat melakukan
minimal 10 Eksperiment
: - Mengukur aliran oli
pompa hydraulic - Menguji tekanan pompa
hydraulic - Menguji karakteristik
pompa - Menguji katup pressure
relief - Menghitung dan
menguji tekanan yang
dihasilkan oleh beban - Merangkai silinder
dengan menggunakan
katub 4/2, 4/3 - Mengetahui perbedaan
fungsi 2-way flow control
valve dengan one-way
flow control valve - Mempelajari cara
menjalankan motor
hydraulic - Mempelajari tekanan
minimum untuk
mengangkat beban 9 Kg - Mempelajari metode
pemasangan flow control
valve
• Buku Petunjuk
Penggunaan
