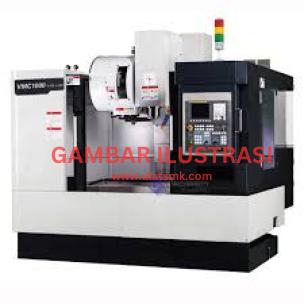

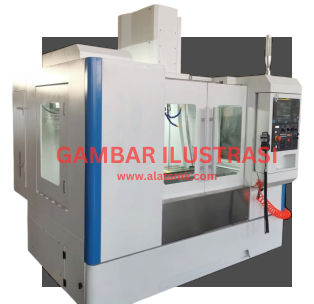

Mesin Frais CNC (CNC Milling Machine)
Untuk mempelajari sistem yang membantu untuk pengenalan dan pelatihan pengerjaan benda kerja menggunakan mesin bubut CNC
- Stroke X-axis: 500 mm, Y-axis: 380 mm, Z-axis: 400 mm
- Ukuran meja: 650 x 360 mm
- T-Slot: 3 x 18 x 100mm
- Kapasitas beban: 200 kg
- Spindle nose to work table surface: 150-550 mm
- Spindle center to column front: 430 mm
- Taper spindle: 7/24 No. 30
- Kecepatan spindle: 12.000 rpm
- Kecepatan feed: rapid feed rate: 40 m/min, cutting feed rate: 10 m/min
- Z-axis counter weight: tanpa counter weight
- Diameter ballscrew: 32 mm
- Presisi : positioning: ±0.004/300 mm, repeatability: ±0.003 mm
- Sistem ATS: tool shank: BT 40, kapasitas tool: 20 tools, waktu tool change: 1 detik (T-T), 2.5 detik (C-C)
- Max tool diameter: 60 mm (dengan tool adjacent), 100 mm (tanpa tool adjacent)
- Max tool length: 200 mm, max tool weight: 3 kg
- Motor spindle: 3.7 kW/5.5 kW (15 menit)
- Pompa coolant: 1 HP
- Daya yang dibutuhkan: 10 kVA
- Tekanan udara: 5-6 kg/mc2, 150 L/min
- Manual pengguna
