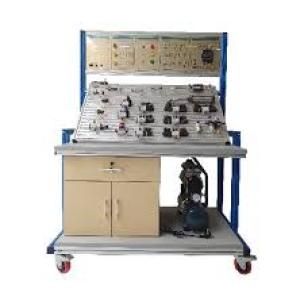

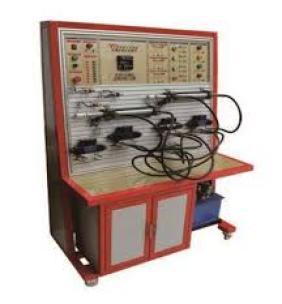

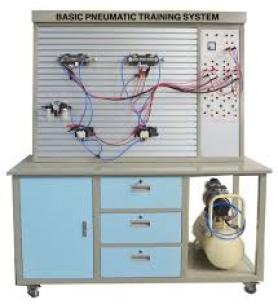

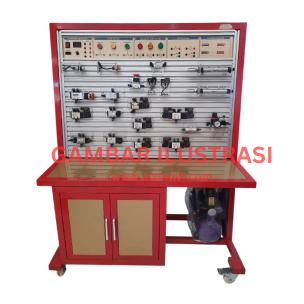

Basic Electro Pneumatic Training System
Digunakan sebagai perangkat untuk pelatihan elektro pneumatik dasar.
Alat peraga elektropneumati c yang sudah dilengkapi dengan mounting sehingga dapat digunakan di alumunium profile plate, dimana setiap komponen memiliki tekanan kerja 1 bar - 10 bar
17 eksperimen :
- Mempelajari struktur, fungsi dan aplikasi dari silinder kerja tunggal dan silinder kerja ganda
- Menghitung parameter dasar
- Workbench PLC Module
- Mempelajari fungsi dan aplikasi katup 3/2 dan katup 5/2
- Mempelajari metode aktuasi katup kontrol terarah
- Menganalisa rangkaian yang sudah dibuat
- Mempelajari mengukur tekanan
- Merangkai/merakit berbagai apalikasi menggunakan silinder, baik tunggal maupun ganda dan menggunakan katup kotrol
- Mempelajari perbedaan metode penggunaan flow control
- Menjelaskan dan membuat rangkaian pengunci
- Menjelaskan dan meimplementasikan rangkaian logika AND/OR/NOT
- Mengkombinasikan rangkaian logika
- Fungsi dan aplikasi limit switch
- Merangkai rangkaian seri – paralel
- Merangkai rangkaian pengunci menggunakan relay
- Mencoba aplikasi timer
- Mencoba aplikasi counter
Configuration :
• 1x Workstation
• 1x Mobile drawer (4 shelf)
• 1x Air Sevice Unit,
• 1x Manifold
• 1x Single acting cylinder, diameter 20 mm, stroke 50 mm
• 2x Double acting cylinder, diameter 20 mm, stroke 100 mm
• 1x 2 x 3/2-way solenoid valve with LED, normally closed
• 1x 5/2-way solenoid valve with LED
• 2x 5/2-way double solenoid valve with LED
• 1x Pressure sensor with display
• 4x One way flow control valve
• 1x Start-up valve with filter control valve
• 1x Limit switch, electrical, left-actuated
• 1x Limit switch, electrical, right-actuated
• 1x Proximity sensor, optical, M12
• 2x Proximity sensor, electronic, with cylinder mounting
• 1x Laboratorium kabel set, merah&Biru, 98 Pieces :
• 10x red 50 mm, 10x blue 50 mm, 26x red 300 mm, 11x blue 300 mm, 21x red 500 mm, 12x blue 500 mm, 3x red 1000 mm, 3x blue 1000 mm, 1x red 1500 mm, 1x blue 1500 mm
• 1x Power supply unit
- Tegangan masukan 85- 265 VAC (47 – 63 Hz)
- Tegangan keluaran 24 VDC, 4.5 A
• 2x Relay, three-fold
• 1x Signal input, electrical
• 1x Plastic tubing, 4 x 0,75 silver 10 m
• 1x Kompresor
- Tegangan Masukan 230 VAC – 50 Hz
- Tekanan 800 kPa (8 bar) Pmax
- Volume tangki 24 L
